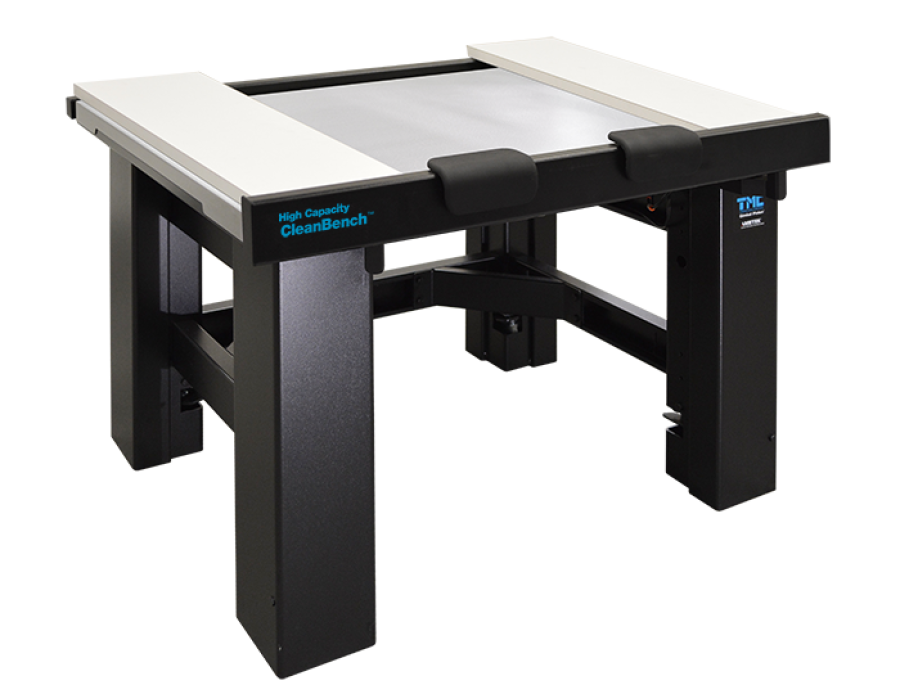

Toate mesele CleanBench încorporează izolatoarele de aer cu piston Gimbal de la TMC ca dotare standard. Pistonul Gimbal s-a dovedit constant superior altor izolatoare de aer în testări comparative. Acesta oferă o izolare remarcabilă a vibrațiilor de joasă frecvență pe toate axele și își menține specificațiile de performanță chiar și atunci când este supus unor niveluri extrem de scăzute de excitație. Tehnicile de amortizare permit pistonului Gimbal să stabilizeze sarcini relativ dezechilibrate și să disipeze rapid perturbațiile de pe blatul mesei izolate.

Beneficii

• Izolare a vibrațiilor pe verticală și orizontală începând de la 2 Hz
• Reduce vibrațiile cu peste 95% la 10 Hz
• Practic lipsit de frecare, evitând tranzițiile de la frecarea de rulare la cea statică
• Acceptă deplasări orizontale prin acțiunea tip giroscop (gimbal)

Izolatorul de aer cu piston Gimbal® oferă izolare remarcabilă în toate direcțiile chiar și pentru cele mai mici niveluri de intrare. Este ușor amortizat și extrem de receptiv la vibrațiile ambientale de joasă amplitudine ale pardoselii, dar obține o amortizare foarte ridicată pentru perturbații tranzitorii majore, precum schimbări bruște de sarcină sau lovirea plăcii superioare. Rezultatul constă într-o izolare superioară care elimină practic orice perturbație majoră în doar câteva secunde. De asemenea, acesta poate stabiliza sisteme izolate cu centre de greutate relativ înalte fără a compromite izolația.

Răspuns la intrări de joasă amplitudine

• Cea mai mare provocare în proiectarea unui izolator eficient constă în menținerea unei performanțe bune la nivelurile scăzute de amplitudine ale vibrațiilor, tipice vibrațiilor ambientale ale pardoselii unei clădiri. Specificațiile izolatoarelor sunt adesea bazate pe măsurători efectuate cu izolatorul plasat pe o „masă vibratorie” cu niveluri de intrare de amplitudine foarte mare. Astfel de testări, cu amplitudini de ordinul milimetrilor, oferă așteptări nerealiste privind performanța și sunt înșelătoare, deoarece rezultatele nu reflectă performanța reală în utilizare.
• Designul izolatorului cu piston Gimbal este unic prin capacitatea sa de a menține frecvența de rezonanță declarată și nivelul ridicat de atenuare chiar și în cele mai liniștite medii reale. Performanța este liniară până la astfel de amplitudini reduse, deoarece designul este practic lipsit de frecare și, prin urmare, capabil să evite tranzițiile de la frecarea de rulare la cea statică.
• Orice alt sistem testat de producător la niveluri similare celor ale vibrațiilor de pardoseală a demonstrat fie o frecvență de rezonanță mai ridicată decât cea declarată, fie o creștere semnificativă a transmiterii prin suportul izolator.
• Se subliniază importanța specificațiilor de performanță la niveluri scăzute, deoarece s-a observat în mod repetat, atât în testările interne, cât și în numeroase aplicații reale, că performanța mai bună este mult mai ușor de obținut la amplitudini mari și frecvențe înalte.

Intrări orizontale versus verticale

• Izolatorul inovator permite unei diafragme subțiri, cu perete rulat, să acomodeze deplasarea orizontală prin acțiune de tip giroscop. În locul utilizării unei suspensii de tip pendul cu cablu, izolatorul cu piston Gimbal susține sarcina pe o placă superioară separată care include o tijă rigidă ce se extinde în jos într-un locaș al pistonului principal. Capătul inferior al tijei este prevăzut cu un cap rotund care se sprijină pe un suport dur, plat. Rezultatul este o cuplare flexibilă inerentă care permite flexiunea orizontală în cadrul izolatorului, întrucât bila se leagănă ușor (fără alunecare sau rostogolire) pe suport. Această abordare funcționează extrem de bine, chiar și la niveluri de deplasare sub-microinchi, deoarece frecarea statică este practic egală cu cea de rostogolire. Mișcarea orizontală este pur și simplu convertită în flexiunea obișnuită verticală a diafragmei, dar în antifază: o parte a pistonului urcă, cealaltă coboară, într-o mișcare de tip gimbal.
