Breadboard din Oțel CleanTop

TMC

Breadboard-urile optice din oțel CleanTop oferă o rigiditate și o amortizare excepționale pentru aplicațiile care necesită plăci de dimensiuni mai mici. Disponibile în variante cu grosimi de 2 și 4 inch, aceste breadboard-uri beneficiază de aceeași structură performantă CleanTop ca mesele optice de mari dimensiuni.

Sunt disponibile trei niveluri de performanță, împreună cu o gamă largă de opțiuni de personalizare.

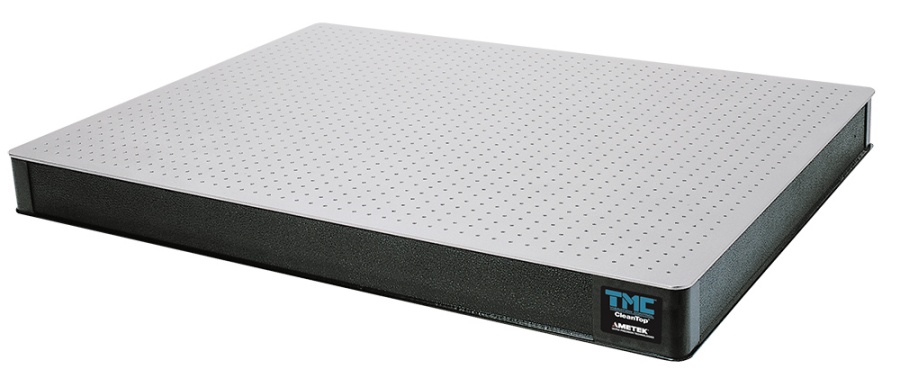

Seria 78: Reprezintă standardul de referință în ceea ce privește rigiditatea și amortizarea pentru breadboard-uri de dimensiuni reduse. Este recomandată pentru aplicații care presupun cele mai exigente cerințe în ceea ce privește stabilitatea.
Seria 77: Are o placă superioară puțin mai subțire decât seria 78, ceea ce conduce la o ușoară reducere a rigidității și amortizării, însă oferă avantaje în ceea ce privește greutatea și costurile.
Seria 75 Lightweight: Optimizată pentru a minimiza atât greutatea, cât și costul. Deși aceste breadboard-uri oferă un nivel relativ ridicat de rigiditate, datorită utilizării nucleului standard din oțel, grosimea redusă a fețelor superioare și inferioare limitează performanțele în ceea ce privește amortizarea, comparativ cu seriile 77 și 78. Sunt ideale pentru aplicații ușoare, în care sarcina este redusă, iar greutatea sau bugetul reprezintă factori critici. Greutatea este redusă cu aproximativ 50% față de seria 78.

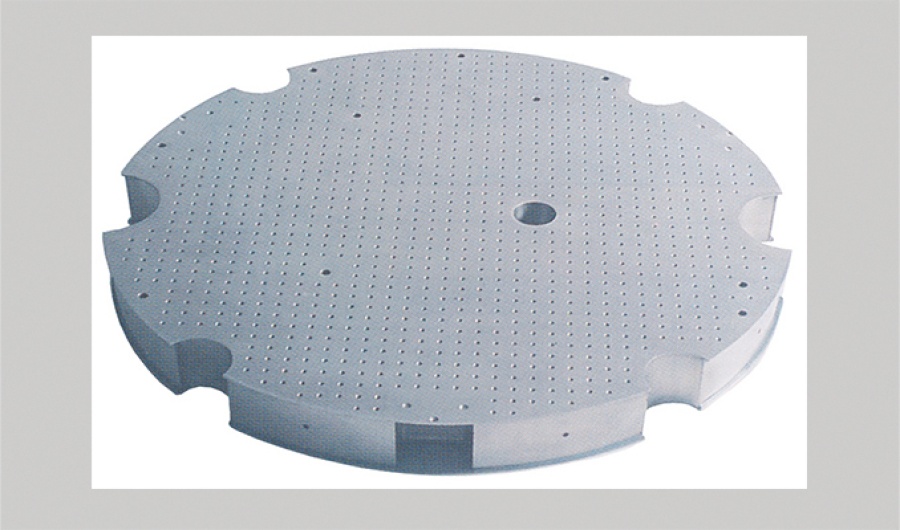

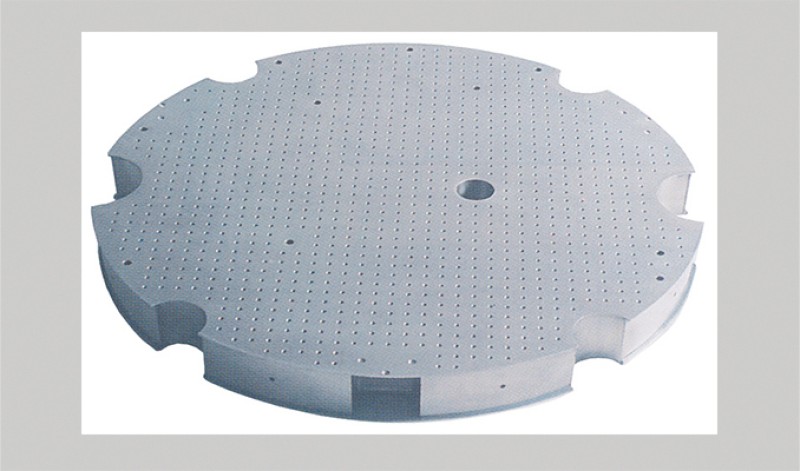

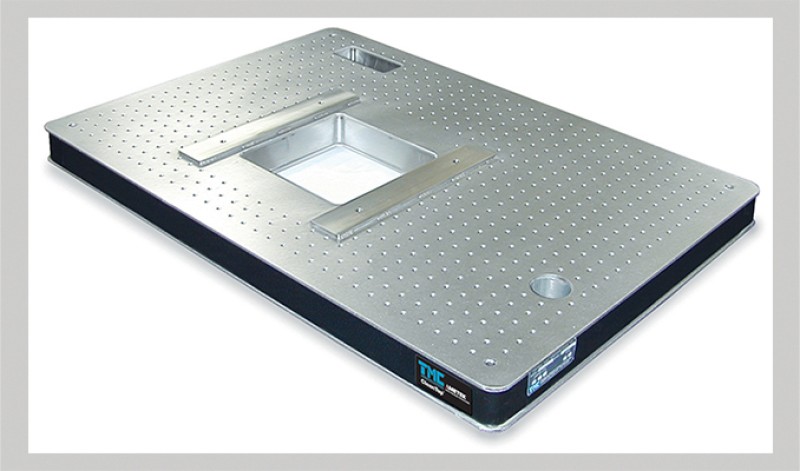

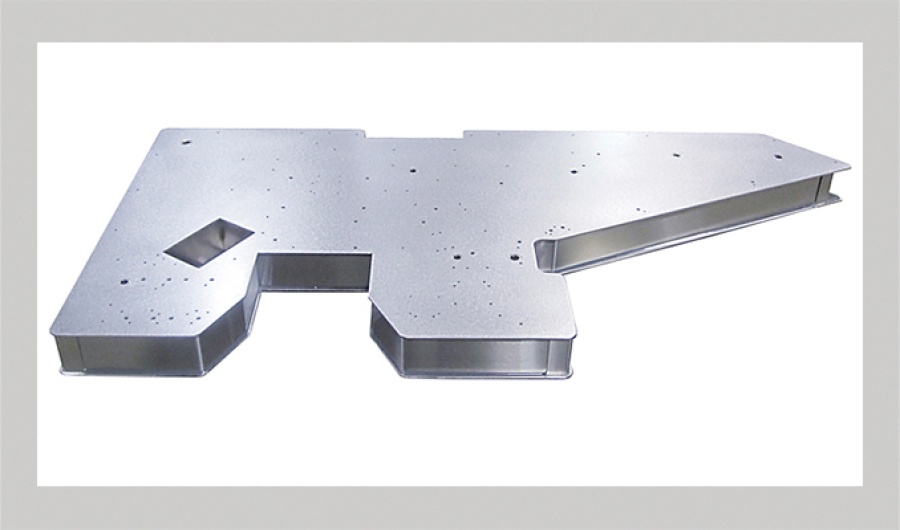

Breadboard-urile din oțel pot fi proiectate la cerere pentru a corespunde unor cerințe personalizate, inclusiv modele de găuri de fixare speciale, găuri străpunse, forme atipice și materiale speciale.

Salvează produsele dorite în wishlist și transmite solicitarea către consultanții noștri.

Adaugă în wishlist

Descriere produs

Avantaje ale platformei optice CleanTop® de la TMC

Construcție integrală din oțel
- Nu include pereți laterali din PAL sau straturi intermediare din plastic între suprafața superioară și miezul tip fagure. Acest lucru asigură o rezistență și o integritate structurală maxime.
Cea mai mică dimensiune a celulei miezului și cea mai mare densitate a acestuia
- Designul CleanTop utilizează cupe cilindrice (nu conice, ca în modelele cu strat de plastic), ceea ce permite menținerea unei dimensiuni medii a celulei de doar 0,5 in (≈1,27 cm), cu cel puțin 50% mai mică decât în modelele alternative, asigurând astfel o rigiditate superioară și o zonă de contact miez-strat mult mai mare.
de la oțel la oțel la oțel
- Structura CleanTop etanșă la lichide este realizată cu doar două straturi de lipire: stratul superior către miez și miezul către stratul inferior. Soluțiile alternative implică un al treilea strat (strat plastic), ceea ce compromite rigiditatea ansamblului.
Stabilitate termică
- Construcția integrală din oțel asigură un coeficient de dilatare termică uniform în toate componentele, rezultând o stabilitate termică optimă.
Curățenie și rezistență chimică
- Fiecare cupă CleanTop este lipită cu epoxid sub fiecare gaură filetată după procesul de filetare și curățare. Cupele sunt realizate din nylon 6 rezistent chimic sau din oțel inoxidabil (aliaj 304), opțional. Găurile sunt frezate și conificate înainte de lipirea cupelor pentru a permite curățarea completă a plăcii superioare cu jeturi de presiune și temperatură ridicate, eliminând orice reziduu de prelucrare.
Siguranță în utilizare
- Suprafața este etanșă la lichide, iar scurgerile nu pot ajunge în miezul fagure, prevenind apariția coroziunii sau a degajărilor de vapori toxici. Găurile filetate sunt curate și netede, facilitând introducerea șuruburilor și recuperarea ușoară a componentelor mici căzute accidental.
Inovație continuă
- TMC este pionier în industrie prin:
  - Prima platformă optică etanșă la lichide (CleanTop)
  - Prima platformă optică integrală din oțel
  - Prima platformă optică fără ulei
  - Primul miez fagure aliniat la rețeaua de găuri filetate
  - Primul breadboard ușor cu găuri formate, nu forate
  - Prima platformă optică compatibilă cu vidul
Caracteristici suplimentare:
- Protecție împotriva lichidelor și a substanțelor periculoase
- Fără uleiuri reziduale din prelucrare
- Suprafață „aproape sterilă” după procesul de curățare
- Găuri filetate curate pentru montaj rapid și precis

Specificații tehnice – Platforme optice CleanTop (Seriile 75 / 77 / 78)

Miez structural: Fagure de oțel, cu celule închise; folie de grosime 0,01 in (≈0,2 mm)
Modul de forfecare al miezului: 275.000 PSI (≈19.300 kg/cm²)
Dimensiunea celulelor miezului: < 0,5 in² (≈3 cm²)
Densitatea miezului: 13,3 lb/ft³ (≈230 kg/m³)
Planeitate: ±0,005 in (≈0,13 mm)
Strat superior: Oțel inoxidabil feromagnetic din seria 430
Grosimea stratului superior:
78 Series: 3/16 in (≈5 mm)
77 Series: 1/8 in (≈3 mm)
75 Series: 0,075 in (≈2 mm)
Pereți laterali: Canale din oțel formate cu amortizare, acoperite cu vinil
Găuri filetate: Fiecare este susținută de o cupă CleanTop din nylon, cu lungimea de 1 in (≈25 mm)
